Struktur Rangka Baja: Jenis, Karakteristik, dan Keunggulan Portal Frame dalam Konstruksi Modern
Apa Itu Struktur Rangka Baja?
Dalam dunia konstruksi modern, struktur rangka baja menjadi salah satu sistem yang paling banyak digunakan untuk bangunan industri, komersial, hingga fasilitas bentang lebar seperti gudang dan hanggar.
Secara umum, struktur rangka baja adalah sistem struktur yang menggunakan elemen-elemen baja sebagai komponen utama penahan beban bangunan. Sistem ini terdiri dari kombinasi kolom, balok, sambungan, dan elemen pengaku yang bekerja bersama untuk mendistribusikan beban secara aman menuju pondasi.
Berbeda dengan konstruksi beton konvensional, struktur baja menawarkan:
- Bobot struktur yang lebih ringan
- Waktu pembangunan lebih cepat
- Presisi fabrikasi lebih tinggi
- Fleksibilitas desain lebih baik
Dalam praktiknya, struktur baja memiliki beberapa tipe utama, dan salah satu yang paling populer dalam konstruksi industri adalah portal frame.

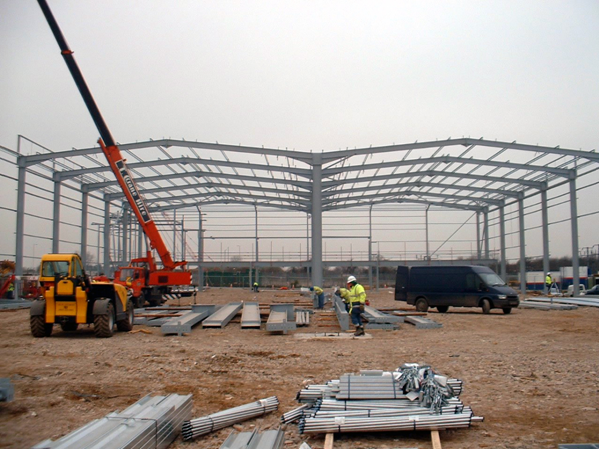

Pengenalan Portal Frame pada Struktur Baja
Portal frame merupakan salah satu bentuk struktur baja paling efisien untuk bangunan bentang lebar.
Menurut referensi dari SteelConstruction.info, portal frame adalah struktur baja yang terdiri dari:
- Kolom baja
- Rafter atau balok atap
- Sambungan momen (moment-resisting connection)
Sistem ini bekerja sebagai satu kesatuan kaku yang mampu menahan:
- Beban vertikal
- Beban lateral
- Beban angin
- Beban operasional bangunan
“Portal frames are generally low-rise structures, comprising columns and horizontal or pitched rafters, connected by moment-resisting connections.”
Sumber: Portal Frames – SteelConstruction.info
Karena menggunakan sambungan momen, portal frame mampu menjaga kestabilan struktur tanpa membutuhkan banyak bracing tambahan pada area utama bangunan.
Anatomi Struktur Portal Frame
Secara umum, struktur portal frame terdiri dari beberapa elemen utama:
1. Kolom Baja
Kolom berfungsi sebagai elemen vertikal utama yang menyalurkan seluruh beban menuju pondasi.
Pada portal frame, kolom juga menerima:
- Gaya lateral
- Momen lentur
- Gaya aksial
Karena itu desain kolom harus mempertimbangkan:
- Buckling
- Kekuatan tekan
- Stabilitas keseluruhan struktur
Pembahasan lebih lengkap mengenai desain kolom akan dibahas pada artikel:
👉 “Desain Kolom Baja pada Struktur Portal Frame”
2. Rafter atau Balok Atap
Rafter adalah elemen horizontal atau miring yang menopang sistem atap.
Pada portal frame modern, rafter sering menggunakan profil:
- WF (Wide Flange)
- Built-up section
- Castellated beam
Rafter bekerja menerima:
- Beban atap
- Beban angin
- Beban tambahan seperti solar panel atau crane ringan
3. Sambungan Momen
Inilah komponen paling penting dalam portal frame.
Sambungan momen memungkinkan:
- Transfer gaya lentur
- Kekakuan struktur
- Stabilitas in-plane frame
Menurut referensi teknis SCI:
Kekakuan portal frame sangat dipengaruhi oleh rigiditas sambungan antara kolom dan rafter.
Sumber:
Design of Single-Span Steel Portal Frames – SCI PDF
4. Haunch pada Portal Frame
Haunch adalah penebalan profil pada area sambungan kolom-rafter.
Fungsinya:
- Memperbesar kapasitas momen
- Mengurangi tegangan lokal
- Menambah kekakuan sambungan
Haunch menjadi ciri khas utama portal frame modern.
Mengapa Portal Frame Sangat Populer?
Portal frame sangat populer pada bangunan industri karena mampu menciptakan ruang luas tanpa banyak kolom tengah.
Keunggulan ini sangat penting untuk:
- Gudang logistik
- Pabrik manufaktur
- Workshop
- Hanggar pesawat
👉 Untuk bangunan industri seperti ini biasanya menggunakan layanan:
Kontraktor Baja Gudang
Keunggulan Portal Frame dalam Konstruksi Baja
1. Bentang Lebar Tanpa Kolom Tengah
Portal frame memungkinkan clear span yang sangat luas.
Manfaatnya:
- Ruang lebih fleksibel
- Sirkulasi alat berat lebih mudah
- Layout produksi lebih efisien
2. Waktu Konstruksi Lebih Cepat
Karena komponen baja diproduksi di workshop, proses instalasi di lapangan menjadi jauh lebih cepat.Metode ini dikenal sebagai:
- Prefabrication
- Off-site fabrication
3. Struktur Lebih Ringan
Baja memiliki strength-to-weight ratio yang tinggi.Dampaknya:
- Pondasi lebih ringan
- Penghematan biaya struktur bawah
- Instalasi lebih mudah
4. Mudah Dikembangkan di Masa Depan
Portal frame sangat fleksibel untuk:
- Penambahan bentang
- Ekspansi bangunan
- Modifikasi layout industri
Hal ini membuat portal frame ideal untuk bangunan industri yang terus berkembang.
Jenis-Jenis Portal Frame
Dalam praktik konstruksi baja, portal frame memiliki beberapa variasi tergantung kebutuhan bangunan.
1. Mono-Pitch Portal Frame
Mono-pitch menggunakan satu arah kemiringan atap.Karakteristik:
- Cocok untuk bangunan memanjang
- Sistem drainase lebih sederhana
- Estetika modern industrial
Umumnya digunakan pada:
- Workshop
- Gudang kecil
- Area produksi tambahan
2. Duo-Pitch Portal Frame
Ini adalah tipe paling umum.Menggunakan dua sisi atap miring yang bertemu di tengah.Kelebihan:
- Distribusi beban lebih simetris
- Efisien untuk bentang besar
- Ventilasi lebih baik
3. Crane Portal Frame
Digunakan untuk bangunan dengan overhead crane.Struktur ini dirancang untuk menerima:
- Beban dinamis crane
- Getaran operasional
- Impact load
Karena itu desainnya lebih kompleks dibanding portal biasa.
4. Lean-To Portal Frame
Merupakan struktur tambahan yang menempel pada bangunan utama.Biasanya digunakan untuk:
- Area loading
- Kanopi industri
- Gudang tambahan
5. Portal Frame dengan Mezzanine
Menggunakan lantai tambahan di dalam struktur utama.Cocok untuk:
- Gudang bertingkat
- Kantor dalam area pabrik
- Area penyimpanan tambahan
Space Frame pada Struktur Baja
Selain portal frame, sistem lain yang cukup populer adalah space frame.Space frame adalah struktur tiga dimensi yang terdiri dari batang-batang baja saling terhubung membentuk pola geometris.Karakteristik utama:
- Distribusi beban 3D
- Sangat stabil
- Cocok untuk bentang sangat lebar
Biasanya digunakan pada:
- Bandara
- Stadion
- Convention hall
Keunggulan utama space frame adalah:
- Tampilan arsitektural modern
- Efisiensi bentang luas
- Minim deformasi struktur
Namun dari sisi biaya dan fabrikasi, space frame jauh lebih kompleks dibanding portal frame.
Struktur Pelengkung (Arch Frame)
Struktur pelengkung menggunakan bentuk kurva untuk mendistribusikan gaya tekan.Kelebihan:
- Efisien secara struktural
- Estetika unik
- Cocok untuk bentang panjang
Sering digunakan pada:
- Hanggar
- Dome
- Gedung publik besar
Rangka Baja Bertingkat (Multi-Storey Steel Frame)
Sistem ini digunakan untuk bangunan bertingkat.Biasanya memakai:
- Sistem rigid frame
- Braced frame
- Composite steel structure
Keunggulan:
- Bobot lebih ringan dibanding beton
- Konstruksi lebih cepat
- Cocok untuk gedung tinggi modern
Portal Frame vs Struktur Beton
Dalam banyak proyek modern, portal frame mulai menggantikan sistem beton konvensional.Berikut perbandingannya:
| Aspek | Portal Frame Baja | Struktur Beton |
|---|---|---|
| Waktu Konstruksi | Cepat | Lebih lama |
| Bobot Struktur | Lebih ringan | Lebih berat |
| Fleksibilitas Desain | Tinggi | Terbatas |
| Presisi | Tinggi | Bergantung lapangan |
| Bentang Lebar | Sangat baik | Membutuhkan balok besar |
Peran Standar SNI dalam Struktur Baja
Di Indonesia, desain struktur baja mengacu pada:
- SNI 1729:2015
- SNI 1726 untuk gempa
- Standar fabrikasi dan erection
Menurut dokumen:
Textbook SNI 1729:2015 Baja – OCW UPJ
“Standar ini merupakan adopsi identik dari AISC 360-10 Specification for Structural Steel Buildings.”
Hal ini menunjukkan bahwa sistem perencanaan baja di Indonesia sudah mengikuti standar internasional.
Pentingnya Perencanaan dan Kontraktor Baja Profesional
Portal frame memang efisien, tetapi keberhasilan proyek tetap sangat ditentukan oleh:
- Desain struktur
- Fabrikasi
- Instalasi di lapangan
Kesalahan kecil dalam:
- Sambungan
- Analisis beban
- Stabilitas frame
dapat berdampak besar pada keseluruhan bangunan.Karena itu penting menggunakan:
Kontraktor Baja Profesionalyang memahami:
- Standar SNI
- Analisis struktur
- Fabrikasi baja
- Sistem erection portal frame
Struktur Baja untuk Kawasan Industri Modern
Kebutuhan struktur baja sangat tinggi pada kawasan industri seperti:
- Jakarta
- Karawang
- Cikarang
- Bekasi
Karena wilayah ini didominasi:
- Gudang logistik
- Kawasan manufaktur
- Bangunan industri bentang lebar
Beberapa layanan spesifik:
Kesimpulan
Struktur rangka baja merupakan sistem konstruksi modern yang menawarkan:
- Efisiensi
- Kekuatan
- Fleksibilitas desain
- Kecepatan pembangunan
Di antara berbagai sistem yang ada, portal frame menjadi pilihan paling populer untuk bangunan industri karena kemampuannya menciptakan bentang lebar tanpa banyak kolom tengah.Namun, keberhasilan struktur baja tidak hanya bergantung pada materialnya, melainkan juga pada:
- Perencanaan teknis
- Analisis struktur
- Kualitas fabrikasi
- Instalasi profesional
Dengan pendekatan yang tepat, struktur baja dapat menjadi solusi konstruksi yang sangat efisien untuk kebutuhan industri modern.
